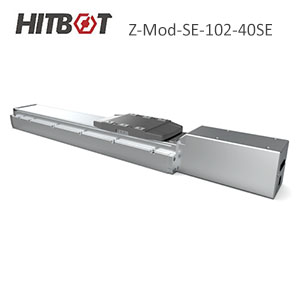

Z-Mod-SE-102-40SE

首頁 / 智能電缸 / Z-Mod-SE-102-40SE

播放視頻

• 電機功率/電壓：400W/DC48V
• 額定扭矩：1.27N.m
• 重復定位精度：±0.01mm
• 行程范圍：50-1250mm(50mm間隔)
• 馬達額定轉速: 3000RPM

下載3D模型

下載產品手冊

播放視頻

• 電機功率/電壓：400W/DC48V
• 額定扭矩：1.27N.m
• 重復定位精度：±0.01mm
• 行程范圍：50-1250mm(50mm間隔)
• 馬達額定轉速: 3000RPM

下載3D模型

下載產品手冊

產品描述

資料下載

產品描述

資料下載

Z-Mod-SE-102-40SE 核心參數

產品詳細參數

電機功率/電壓	400W/DC48V
額定扭矩（N·m）	1.27
滾珠絲杠導程（mm）	5	10	20
最高速度（mm/sec）	250	500	1000
額定加速度（※1）	0.3G	0.3G	0.3G
最大可搬重量 水平/壁掛（kg）	90	70	35
垂直	36	22	11
額定推力（N）	1436.3	718.2	359.1
行程范圍	50-1250 (50間隔）
馬達額定轉速（RPM）	3000
注：1G=9800mm/sec2。
重復定位精度	±0.01mm
驅動方式	滾珠絲杠Φ12mm轉造C7級
動態容許力矩（注1）	Ma：116.4N·m，Mb：116.4N·m，Mc：209.5N·m
負荷允許伸出長度	500mm以下

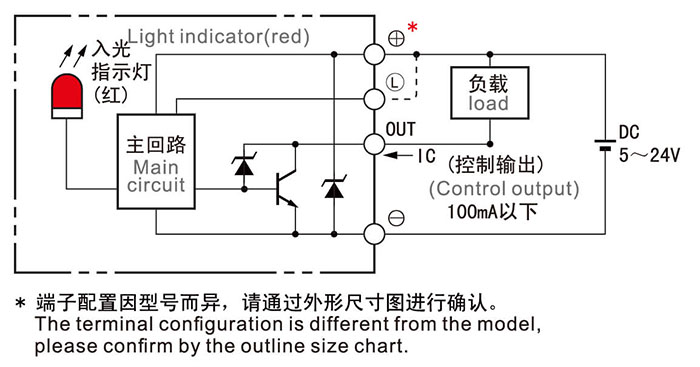

傳感器	①-LS,②HOME,③+LS ,NPN, 24V DC
感應器線纜長度	2m
基座材質	擠壓鋁型材，白色光澤
安裝面積精度要求	平面度0.05mm以下
使用環境	0-40°C,85％RH (無結霜）
注1：行走壽命為10000km時的數值

規格參數

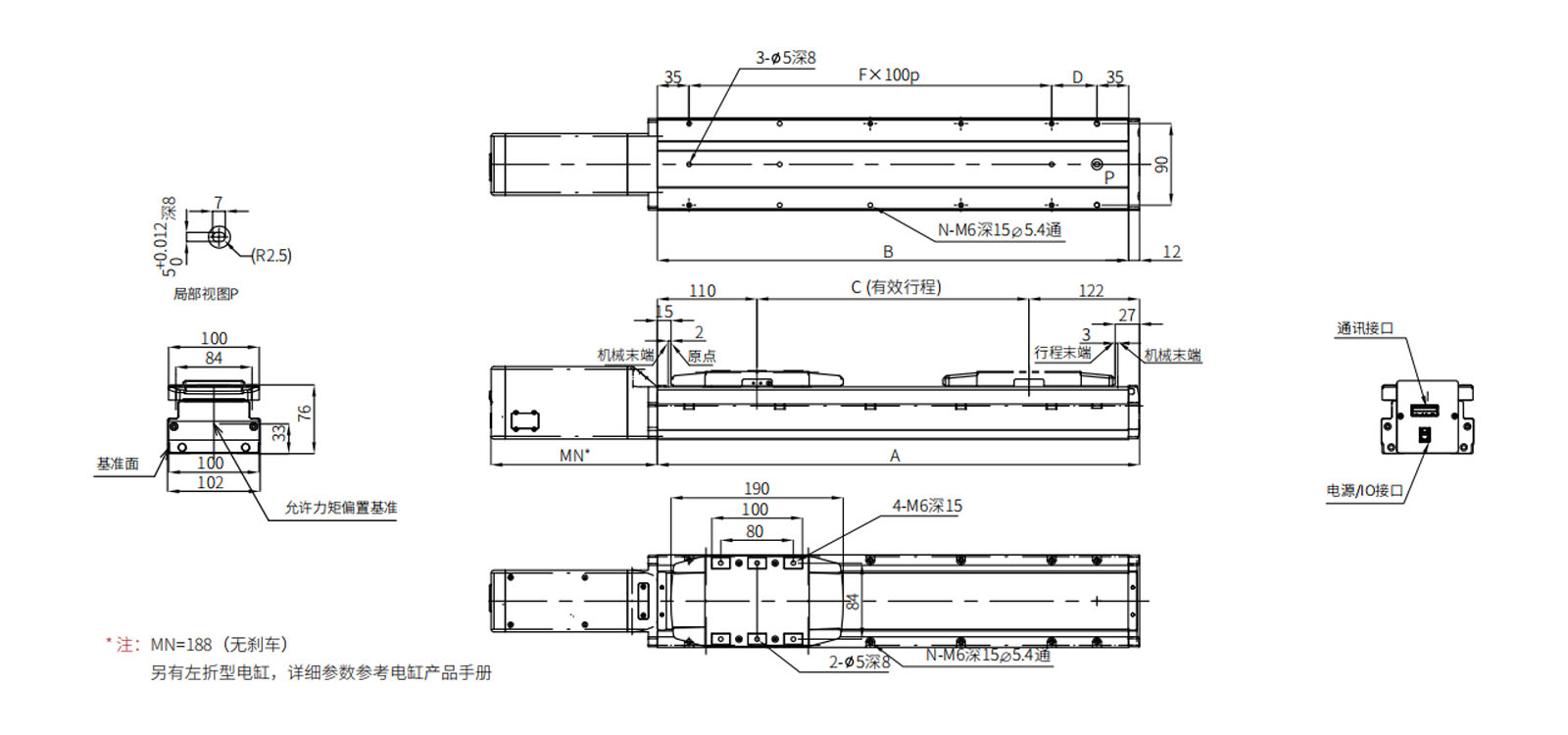

尺寸圖代號說明 ? 質量； 單位：mm
有效行程	50	100	150	200	250	300
A	282	332	382	?432	?482	?532
?B	?270	?320	370	?420	?470	?520
?C	?50	?100	?150	?200	?250	?300
?D	?50	?100	50	?100	?50	?100
?F	?1	2	?2	3	?3	?4
?N	?6	8	?8	?10	?10	?12
?質量（kg)	?4.5	?4.9	?5.4	?5.9	?6.3	6.8

尺寸圖代號說明 ? 質量； 單位：mm
有效行程	350	400	450	500	550	600
A	582	632	682	732	?782	?832
?B	570	?620	670	720	?770	?820
?C	?350	?400	450	?500	?550	?600
?D	?50	?100	50	?100	?50	?100
?F	?4	5	5	6	6	7
?N	?12	14	?14	?16	?16	?18
?質量（kg)	?7.3	?7.7	?8.2	?8.7	?9.2	9.6

尺寸圖代號說明 ? 質量； 單位：mm
有效行程	650	700	750	800	850	900
A	882	932	982	1032	?1082	?1132
?B	870	920	970	1120	?1070	?1120
?C	?650	700	750	?800	850	?900
?D	?50	?100	50	?100	?50	?100
?F	7	8	8	9	9	10
?N	?18	20	?20	?22	?22	?24
?質量（kg)	?10	?10.6	?11	?11.5	?12	12.4

尺寸圖代號說明 ? 質量； 單位：mm
有效行程	950	1000	1050	1100	1150	1200	1250
A	1182	?1232	?1282	1332	?1382	?1432	1482
?1120	?1170	?1220	?1270	?1320	1370	1420	1470
?C	950	1000	1050	1100	1150	1200	1250
?D	?50	?100	50	100	?50	?100	50
10	10	11	11	12	12	13	13
?N	24	26	26	28	28	30	30
?質量（kg)	12.9	13.4	13.9	14.3	14.8	?15.3	15.7

產品亮點

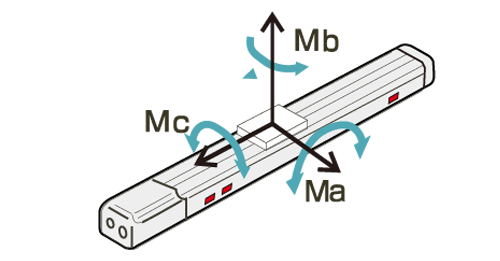

* 力矩定義

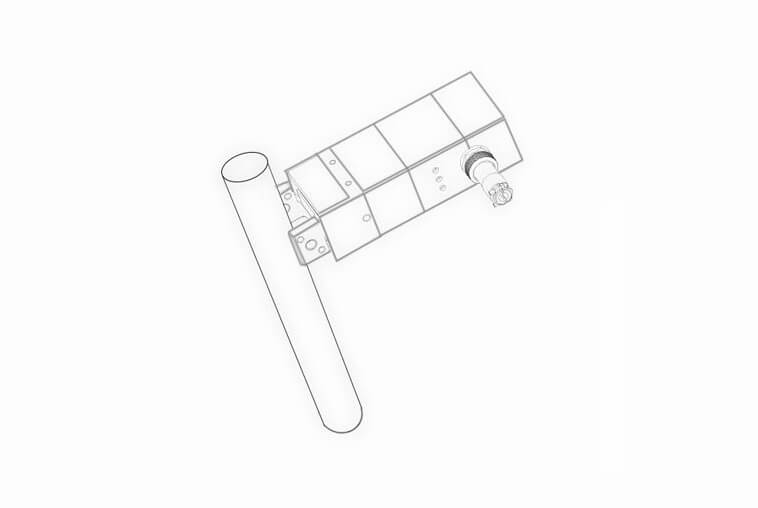

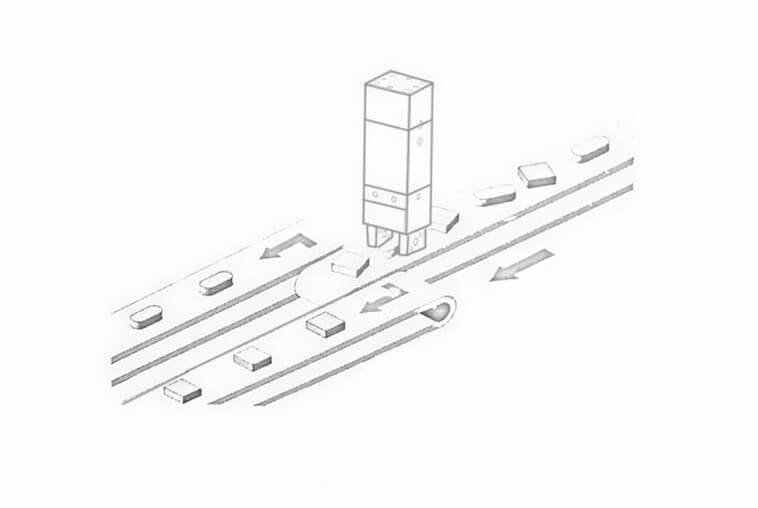

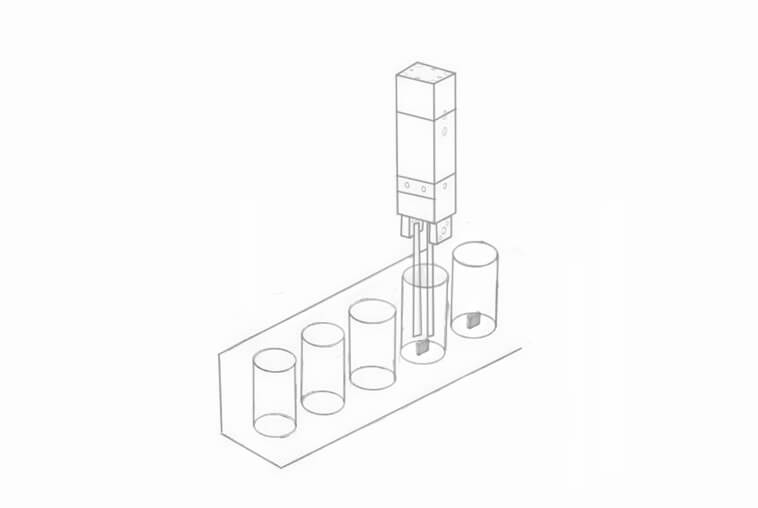

應用場景
